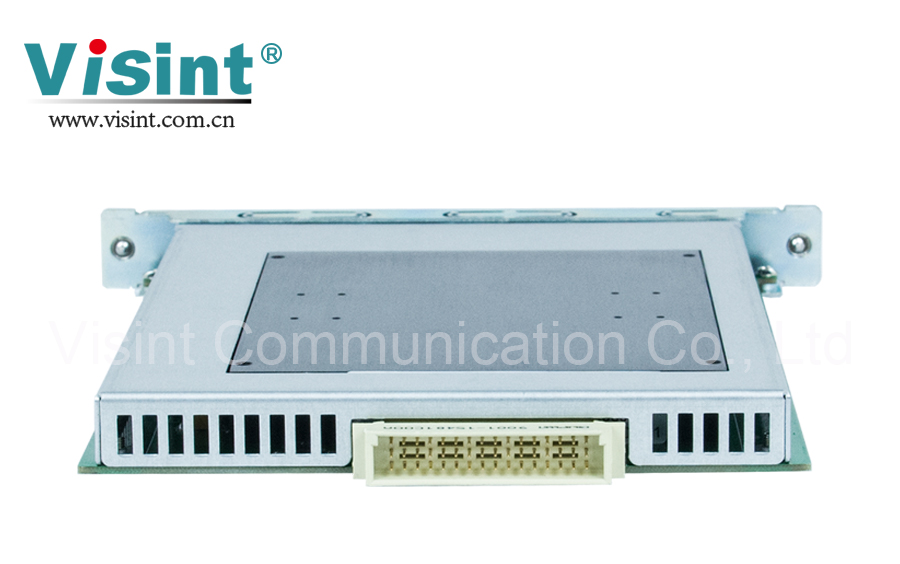

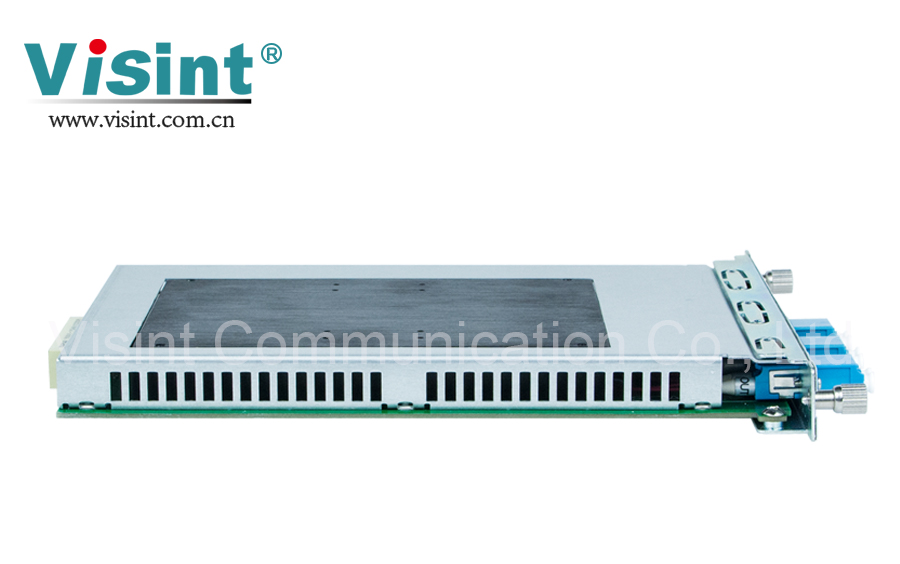

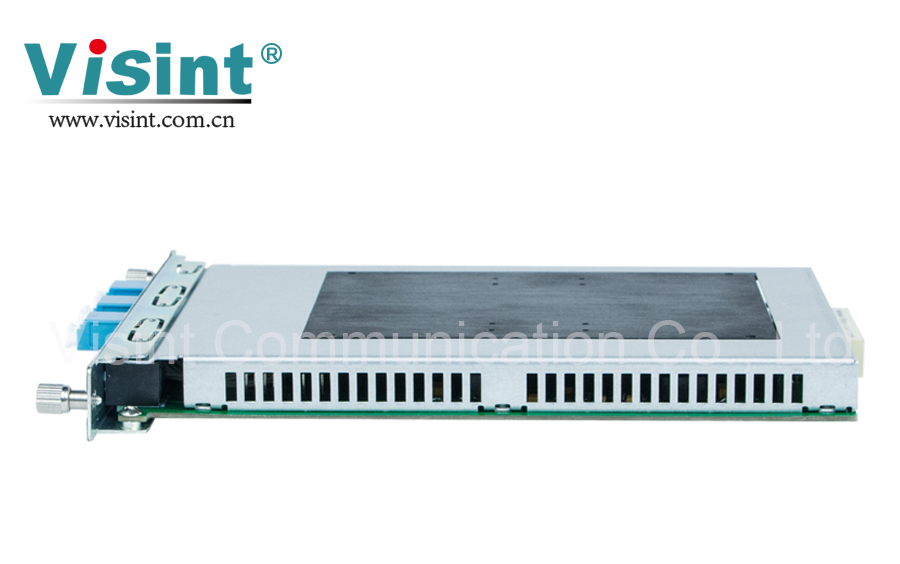

半导体光放大板(SOA)

Product Overview

SOA放大板是汇信特通信研发用于解决O波段光信号放大问题而设计的半导体光放大模块,兼容100G/40G/10G等不同速率的业务信号,增益带宽范围1230nm~1360nm,单板最多可同时实现4路业务信号放大,可用于信息安全系统或数据传输系统等多种应用场景。

Inquiry Now

        SOA放大板是汇信特通信研发用于解决O波段光信号放大问题而设计的半导体光放大模块,兼容100G/40G/10G等不同速率的业务信号,增益带宽范围1290nm~1330nm,单板最多可同时实现4路业务信号放大,可用于信息安全系统或数据传输系统等多种应用场景。


  •    支持O波段的光放大。

  •    支持100G/40G/10G速度。

  •    支持最大饱和输出功率+10dB,最小输入功率-20dB。

  •    支持基于SNMP统一网管平台,网管方式CLI、Web、NetRiver(图形化界面)。

  •    可监控:泵浦驱动电流、泵浦输出功率、泵浦开关、泵浦温度、输入光功率、输出光功率、模块温度。

  •    支持可设置泵浦开关、输入输出光功率可调。


系统参数

技术指标

波长范围

1290nm~1330nm

输入功率范围

-20dBm~+3dBm

输出功率范围

+10dBm

单路增益

12dB~20dB

噪声指数

7.5dB~8dB

增益平坦度

2.0dB

均匀性

1.0dB

稳定性

0.5dB

偏置电流

300mA

偏振相关增益

2.0dB

网管方式

CLI、NetRiver、Web

板卡尺寸

177 (W)× 20(H)× 225(D)(mm)

环境要求

工作温度

-10℃ ~ 70℃

存储温度

-40℃ ~ 80℃

相对湿度

5% ~ 95% 无凝结

安全与EMC

符合FCC、UL、CE、TUV、CSA标准

功耗

<24W

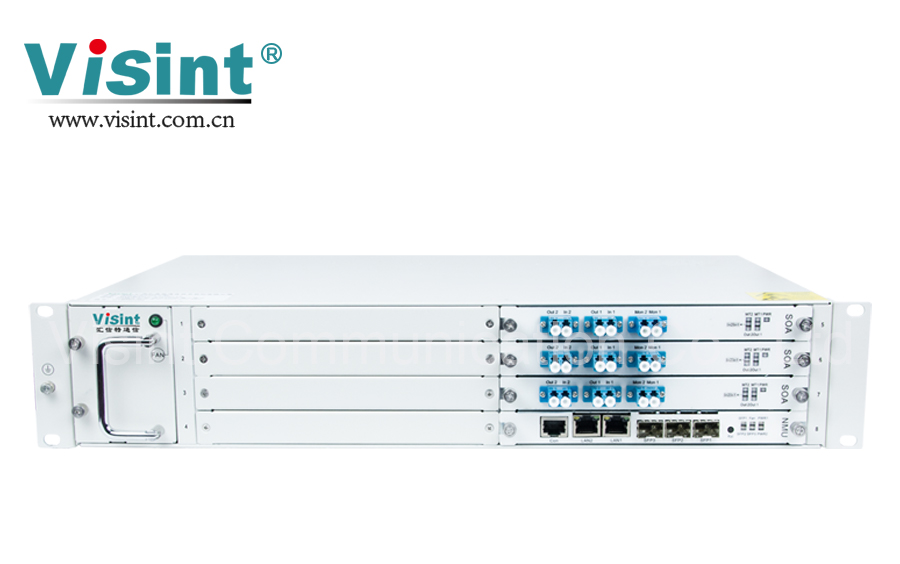

        汇信特Vispace 1000系列产品光放大设备广泛应用于数据机房互联、城域网、接入网等网络。该设备串联在业务线路上,高效地对信号进行再放大、再定时和再整形处理,对业务完全透明,支持多种速率从100Mbps到100Gbps的速率均支持。


应用一:多通道放大

        多通道放大是光放大设备(EDFA)串联在业务线路中,可对一芯光纤中多个波长业务光信号统一放大。

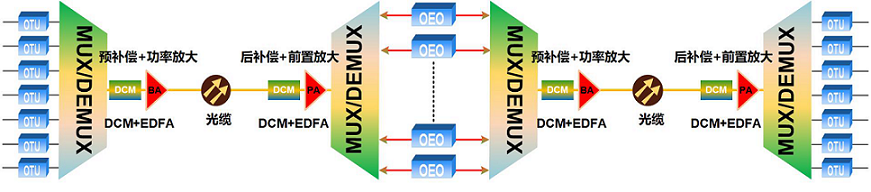

图1  放大器应用图


应用二:单通道放大

        单通道放大是中继放大设备(OEO)串联在链路中,广泛应用于光纤网络中对单通道光信号放大。

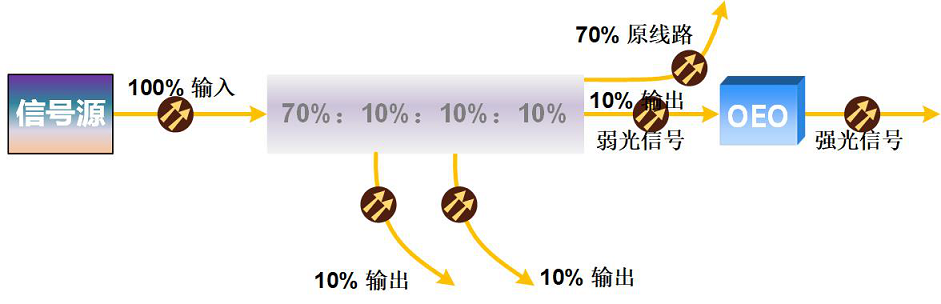

图2 OEO放大应用图
